Sommer - Sonne - Klimazeit

...doch wohin mit dem Schlauch?

Ein Klimagrät oder Ablufttrockner ist schnell gekauft. Aber spätestens bei der Inbetriebnahme stolpert man darüber, wie der Abluftschlauch am Sinnvollsten verlegt werden kann. Die meist begefügten Abluftschläuche lassen sich oft nicht einfach am Fenster befestigen, und wenn, ist die Lösung nicht immer überzeugend.

WICHTIG: Sie haben über dem Fenster mindestens 3 cm "Luft"

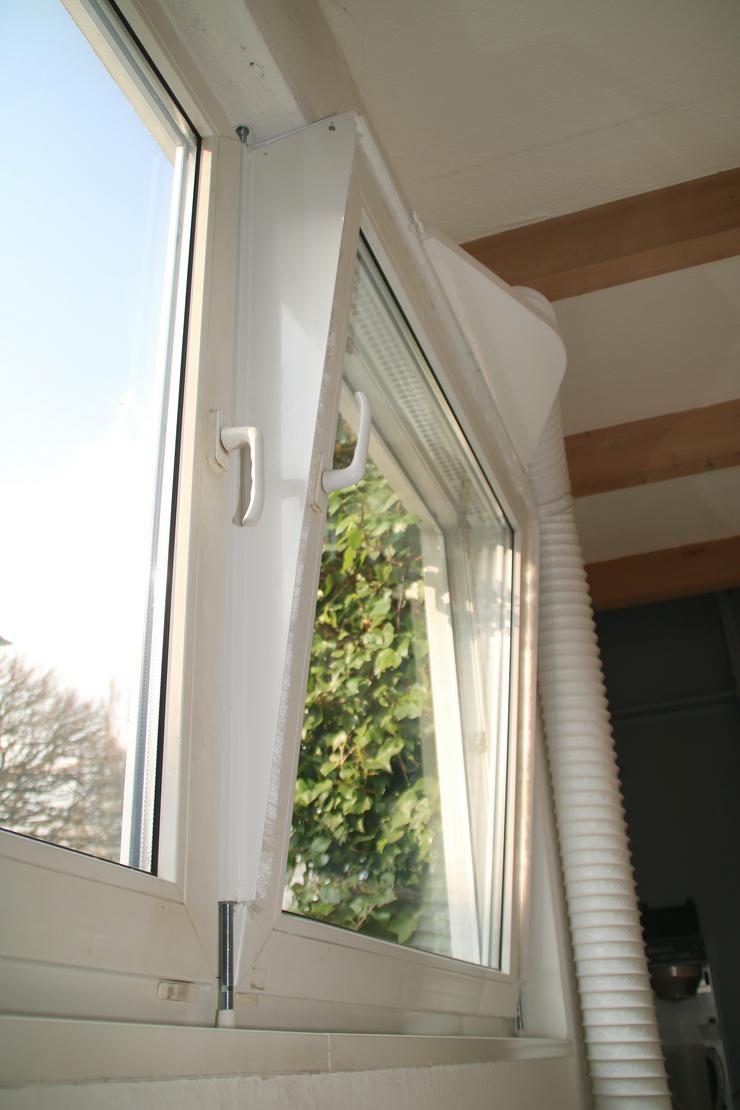

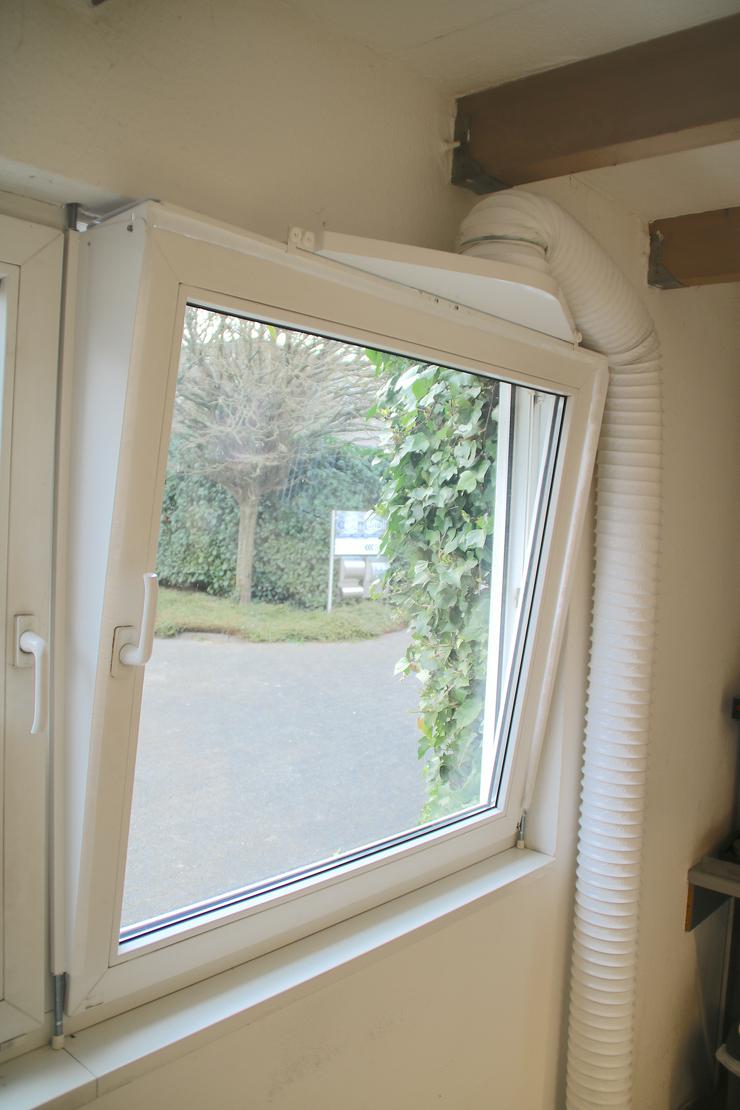

Der Abluftschlauch wird mittig vor dem Fenster mit dem vormontiertem Adapter montiert. Er kann über das Fenster geführt werden. Das Fenster kann gekippt und geschlossen werden, ohne den Schlauch zu entfernen. Wird der Schlauch über das Fenster geführt ( nicht immer möglich), kann das Fenster auch ganz geöffnet werden, ohne den Schlauch zu entfernen. Das Abluftsystem kann ganzjährig montiert bleiben. Der Montage- und Demontageaufwand ist gering.

Der Adapter kann für Abluftschläuche Ø 80 bis Ø 150mm verwendet werden.

Das Abluftsystem besteht aus:

Seitenblende rechts und links, einem 2-geteilten oberen Gitter (kurz Obergitter), 2 x Auflagewinkel, dem Luftsammelkasten und den Schlauchkasten, sowie dem Schlauchadapter aus Kunststoff, einer Schlauchschelle, diversen Schrauben und Muttern, alle Gewindestangen zum Verspannen inkl. Systemmuttern und Werkzeug. Jeder Satz ist komplett für ein Fenster.

Aufbau:

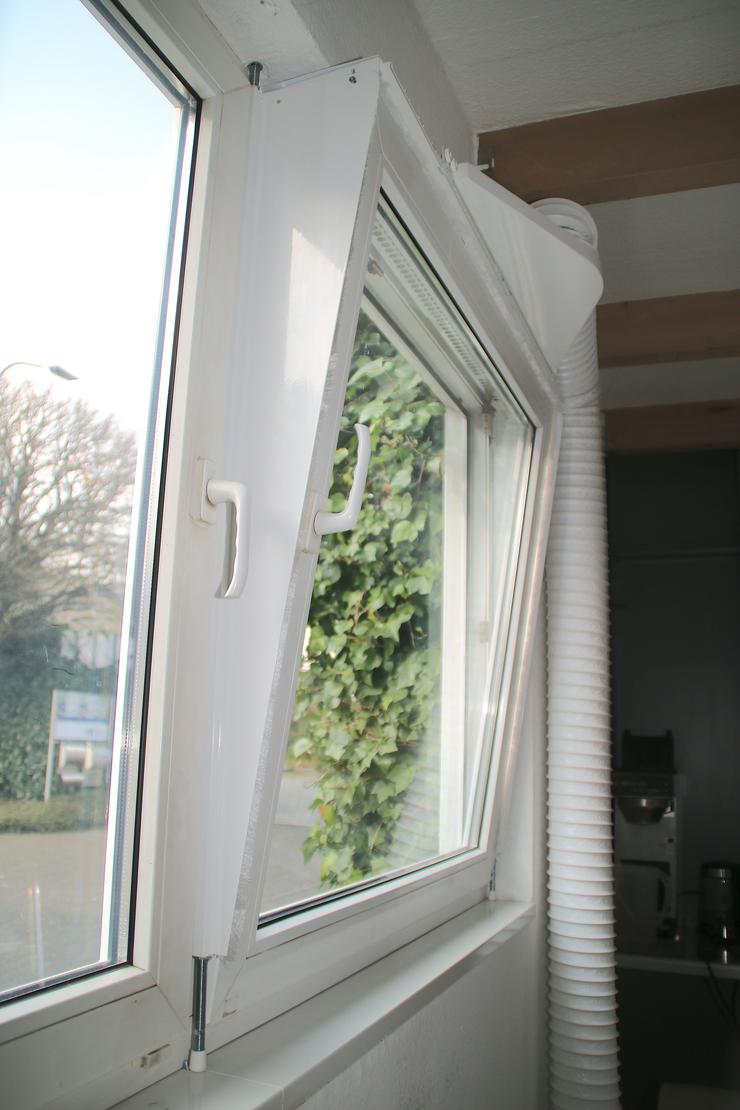

Zuerst werden die Seitenblenden gem. Montageanleitung montiert. Sie werden fest zwischen Fensterbank und Fenstersturz mittels den von Ihnen vormontierten Gewindestangen geklemmt. Es ist kein verkleben oder bohren nötig. Der feste Halt erfolgt ausschließlich über die Klemmung.

An den Seitenblenden werden oben je ein Auflagewinkel montiert. Diese Winkel tragen das Obergitter.

Die beiden Obergitterhälften können durch ineinander verschieben genau an die Fensterbreite angepasst werden und werden mit den beigefügten Schrauben fest verschraubt.

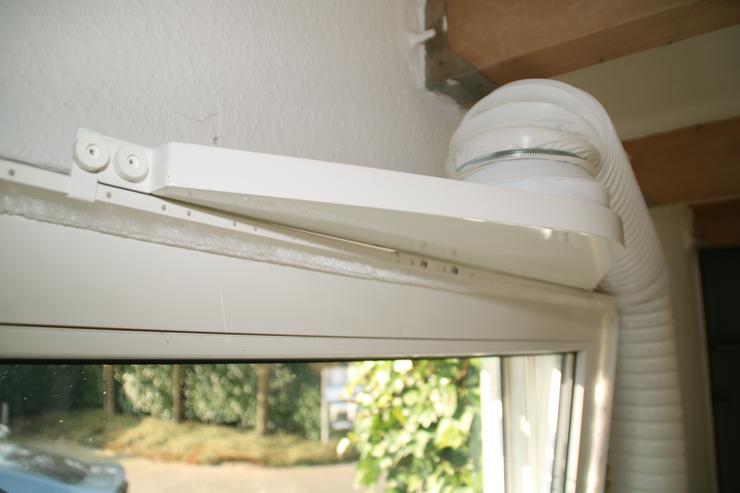

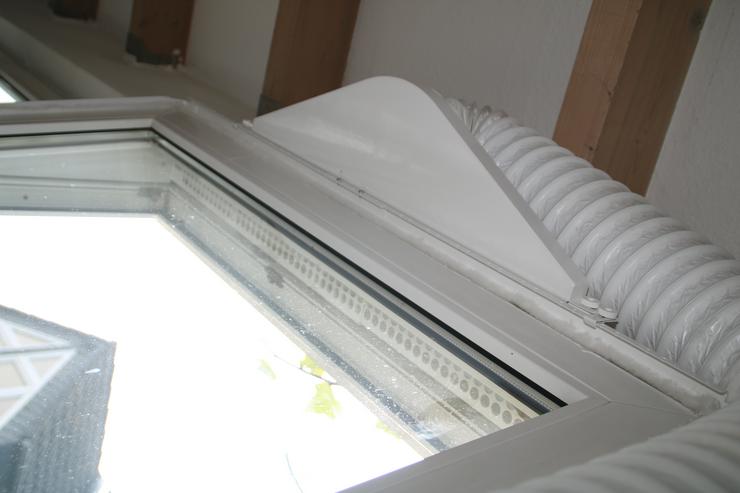

Der Luftsammelkasten wird aufgelegt, mit den beigefügten Haken und Muttern am Obergitter befestigt.

Der Schlauchkasten wird einfach vor den Luftsammelkasten mit den beiden M4-Kunststoffmuttern geschraubt.

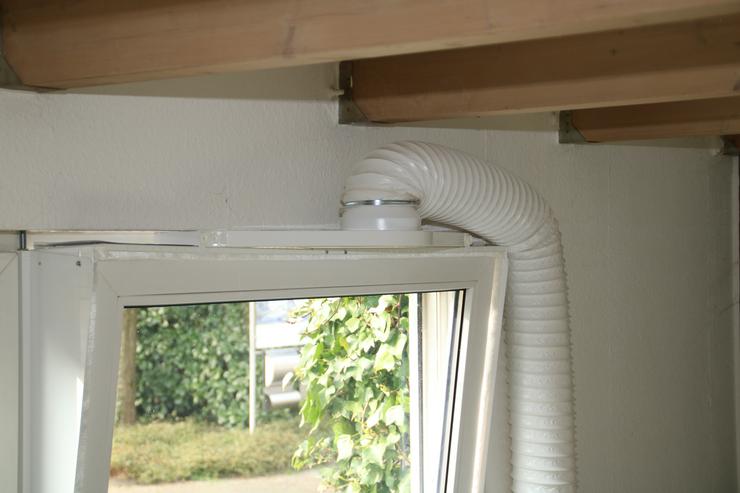

Den Kunststoffadapter an Ihrem Abluftschlauch mit der beigefügten Schlauchschelle befestigen, an den Schlauchkasten schrauben, fertig.

Kein bohren oder kleben!
